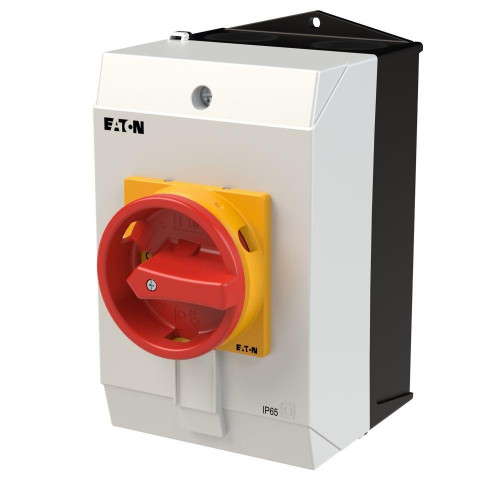

Interruttore generale, Gamma di prodotti: Interruttore principale, interruttore di manutenzione, Interruttore di riparazione, Riferimento gruppo parti: T3, Funzione di arresto: Funzione di arresto d'emergenza, con maniglia rotativa rossa e anello di blocco giallo, 6 polo, Impianto di blocco: Bloccabile in posizione 0 (Off), Grado di protezione: IP65, Design: montaggio a vista, Angolo di commutazione: 90 °, Potenza nominale d'impiego AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Corrente nominale ininterrotta: Iu = 32 A, 3 Unità costruttiva/e, Conformità alle norme: IEC/EN 60947, VDE 0660, IEC/EN 60204, Sezionatori di potenza secondo IEC/EN 60947-3
| azionamento a motore opzionale | NO |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| tipo di protezione (NEMA) | 12 |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| corrente nominale permanente per AC-21, 400 V (A) | 32 |
| numero di poli | 6 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 11 |
| adatto per montaggio distributore | NO |
| colore dell’elemento di azionamento | rosso |
| azionamento a motore integrato | NO |
| corrente nominale permanente a AC-23, 400V (A) | 32 |
| grado di protezione (IP), lato frontale | IP65 |
| max. tensione d’esercizio nominale Ue per AC (V) | 690 |
| adatto per fissaggio frontale a 4 fori | NO |
| esecuzione come interruttore principale | SI |
| tipologia costruttiva dell'apparecchio | apparecchio completo nell�alloggiamento |
| tensione d’esercizio nominale (V) | 690-690 |
| esecuzione come dispositivo di arresto d’emergenza | SI |
| esecuzione dell’elemento di azionamento | Azionamento rotativo di accoppiamento porta |
| esecuzione come interruttore principale | SI |
| esecuzione come interruttore di sicurezza | NO |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 15 |
| resistenza a corrente di breve durata Icw (kA) | 0.65 |
| colore dell’elemento di azionamento | Rosso |
| adatto per fissaggio frontale a 4 fori | NO |
| adatto per fissaggio frontale centrale | NO |
| adatto per montaggio distributore | NO |
| adatto per costruzione intermedia | NO |
| max. tensione d’esercizio nominale Ue per AC (V) | 690 |
| azionamento a motore opzionale | NO |
| sganciatore di tensione opzionale | NO |
| larghezza (mm) | 100 |
| altezza (mm) | 135 |
| profondità (mm) | 181 |
| colore della scatola | Grigio |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 11 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| corrente nominale permanente Iu (A) | 32 |
| numero di poli | 6 |
| tensione d’esercizio nominale (V) | 690 |
| corrente di corto circuito nominale condizionale Iq (kA) | 1 |
| materiale della scatola | Plastica |
| grado di protezione (IP), lato frontale | IP65 |
| numero di contatti ausiliari, invertitori | 0 |
| numero di interruttori | 1 |
| bloccabile | SI |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| tipologia costruttiva dell'apparecchio | Apparecchio completo nell'alloggiamento |
| corrente nominale permanente per AC-21, 400 V (A) | 32 |
| potenza di interruzione a 400 V (kW) | 15 |
| esecuzione come invertitore | NO |
| corrente nominale permanente a AC-23, 400V (A) | 32 |
| tipo di protezione (NEMA) | 12 |
| Montaggio a pavimento | NO |
| esecuzione come invertitore | false-false-false |
| numero di contatti ausiliari, invertitori | 0-0-0 |
| numero di contatti ausiliari, contatti di chiusura | 0-0-0 |
| adatto per fissaggio frontale a 4 fori | false-false-false |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 15-15-15 |
| tipo di collegamento circuito elettrico principale | Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite-Schraubanschluss-Screw connection-Raccordo a vite |
| bloccabile | true-true-true |
| azionamento a motore opzionale | false-false-false |
| esecuz. come interruttore di manutenzione/riparazione | true-true-true |
| potenza di interruzione a 400 V (kW) | 15-15-15 |
| corrente di corto circuito nominale condizionale Iq (kA) | 1-1-1 |
| larghezza (mm) | 100-100-100 |
| adatto per fissaggio a terra | true-true-true |
| numero di contatti ausiliari, contatti di riposo | 0-0-0 |
| numero di poli | 6-6-6 |
| tipologia costruttiva dell'apparecchio | Komplettgerät im Gehäuse-Complete device in housing-Apparecchio completo nell’alloggiamento-Komplettgerät im Gehäuse-Complete device in housing-Apparecchio completo nell’alloggiamento-Komplettgerät im Gehäuse-Complete device in housing-Appa |
| tensione d’esercizio nominale (V) | 690-690-690 |
| adatto per costruzione intermedia | false-false-false |
| altezza (mm) | 135-135-135 |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 11-11-11 |
Istruzioni di montaggio - EAO207208
Declaration DOC CE (Declaration of conformity CE) - EAO207208
Declaration DOC CE (Declaration of conformity CE) - EAO207208
Declaration DOC CE (Declaration of conformity CE) - EAO207208
Declaration DOC CE (Declaration of conformity CE) - EAO207208
| Quantità | |
|---|---|
| Quantità cartone | 1 |
| Famiglia | |
| Famiglia Di Sconto Codice | 1A4 |
| Famiglia Di Sconto Descrizione | INTERRUTTORI ROTATIVI P, T |
| Famiglia Statistica Codice | 1A4 |
| Famiglia Statistica Descrizione | INTERRUTTORI ROTATIVI P, T |
| Codici | |
| Codice produttore | 207208 |
| EAN Code | 4015082072087 |
| Codice Metel | EAO207208 |
| UDM | Pezzo |
| Gestione | |
| Stato Prodotto | GESTITO A MAGAZZINO |
