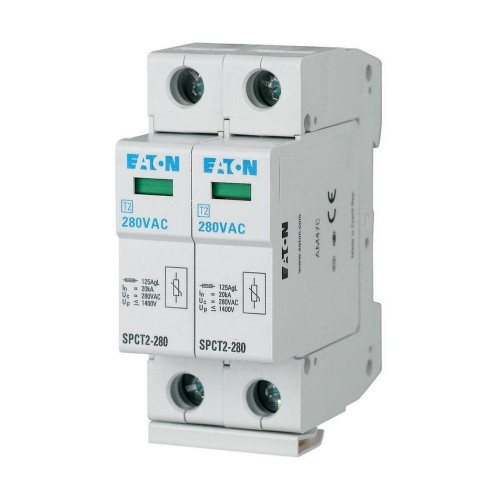

Per la protezione di sistemi di consumo contro le sovratensioni transitorie provocate da fulmini indiretti e da operazioni di commutazione, classe di prova II conforme a IEC 61643-1+A1, Tipo SPD T2 conforme a EN 61643-11, È possibile aggiungere il contatto ausiliario SPC-S-HK per segnale remoto, può essere collegato con tutti gli interruttori di manovra delle combinazioni Xtra
| forma della rete TN-C | NO |
| forma della rete TN-S | SI |
| forma della rete TT | NO |
| altre forme della rete | SI |
| forma della rete TN-C-S | NO |
| max. corrente di scarica (8/20) (kA) | 40 |
| max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 125 |
| Protezione da cortocircuito integrata | NO |
| Assenza di correnti di dispersione | NO |
| tipo di montaggio | Guida DIN (top hat rail) 35 mm |
| con contatto telecomunicazioni | NO |
| numero di conduttori (esclusa terra) | 2 |
| dimensione | 2 UM |
| livello di protezione (kV) | 1.4 |
| tensione permanente AC max. (V) | 280 |
| corrente impulsiva dispersione nominale (8/20) (kA) | 20 |
| tensione nominale AC (V) | 280 |
| classe di prova tipo 2 | SI |
| segnalazione nell’apparecchio | Ottico |
| grado di protezione (IP) | IP20 |
| fusibile ausiliario integrato | NO |
| sez. max del conduttore rigido (uni-/multifilare) (mm²) | 25 |
| sez. max del conduttore flessibile (a filo sottile) (mm²) | 35 |
| forma della rete DC | NO |
| forma della rete IT | NO |
| forma della rete TN | SI |
| sez. max del conduttore flessibile (a filo sottile) (mm²) | 35-35-35 |
| resistenza di cortocircuito (Isccr) (kA) | 0-0-0 |
| numero di conduttori (esclusa terra) | 2-2-2 |
| tensione permanente DC max. (V) | 0-0-0 |
| fusibile ausiliario integrato | false-false-false |
| sez. max del conduttore rigido (uni-/multifilare) (mm²) | 25-25-25 |
| forma della rete TN-C | false-false-false |
| corrente impulsiva dispersione nominale (8/20) (kA) | 20-20-20 |
| max dispositivo protez. da sovracorrente, collegam. in serie (fusibile) (A) | 125-125-125 |
| con contatto telecomunicazioni | false-false-false |
| tensione nominale DC (V) | 0-0-0 |
| max. corrente di scarica (8/20) (kA) | 40-40-40 |
| altre forme della rete | true-true-true |
| forma della rete TN-C-S | false-false-false |
| max. tensione PV (V) | 0-0-0 |
| livello di protezione N-PE (kV) | 0-0-0 |
| classe di prova tipo 2 | true-true-true |
| Protezione da cortocircuito integrata | false-false-false |
| forma della rete DC | false-false-false |
| forma della rete TN-S | true-true-true |
| tensione nominale AC (V) | 280-280-280 |
| Protez. da cortocircuito integrata selettiva al fusibile gG (A) | 0-0-0 |
| grado di protezione (IP) | IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20-IP20 |
| forma della rete TN | true-true-true |
| livello di protezione (kV) | 1.4-1.4-1.4 |
| max dispositivo protez. sovracorrente, collegam. in parallelo (fusibile) (A) | 0-0-0 |
| forma della rete IT | false-false-false |
| livello di protezione L-N (kV) | 0-0-0 |
| dimensione | 2 TE-2 modular spacing-2 UM-2 TE-2 modular spacing-2 UM-2 TE-2 modular spacing-2 UM |
| tensione permanente AC max. (V) | 280-280-280 |
| segnalazione nell’apparecchio | optisch-Optical-Ottico-optisch-Optical-Ottico-optisch-Optical-Ottico |
| forma della rete TT | false-false-false |
Scheda tecnica - EAO167594
Istruzioni di montaggio - EAO167594
Declaration DOC CE (Declaration of conformity CE) - EAO167594
Istruzioni di montaggio - EAO167594
Declaration DOC CE (Declaration of conformity CE) - EAO167594
| Quantità | |
|---|---|
| Quantità cartone | 1 |
| Famiglia | |
| Famiglia Di Sconto Codice | 2E1 |
| Famiglia Di Sconto Descrizione | APPARECCHI MODULARI XPOLE |
| Famiglia Statistica Codice | 2E1-711 |
| Famiglia Statistica Descrizione | SPD SCARICATORI AC |
| Codici | |
| Codice produttore | 167594 |
| EAN Code | 4015081640867 |
| Codice Metel | EAO167594 |
| UDM | Pezzo |
| Gestione | |
| Stato Prodotto | GESTITO A MAGAZZINO |
