| esecuzione |
Resina di colata |
| senza alogeni |
NO |
| adatto per |
Other |
| numero di conduttori |
4 |
| tipo |
Y-branch |
| diametro del cavo principale (mm) |
7 |
| diametro del cavo di derivazione (mm) |
7 |
| omologazione per il settore minerario |
NO |
| sez. nominale del conduttore cavo di derivaz. (mm²) |
1.5 |
| sez. nominale del conduttore cavo principale (mm²) |
1.5 |
| accessori di collegamento |
Senza |
| tensione di dimensionamento U0/U (Um) |
0.6/1 (1.2) kV |
| Descrizione Prodotto |
Giunto ad isolamento in resina per connessione in derivazione di cavi unipolari e multipolari |
| Descrizione Titolo |
Giunto in resina bassa tensione |
| Descrizione Commerciale |
Giunto in resina bassa tensione |
| Applicazioni |
Interrata - Sommersa - Aerea |
| Tipo connessione |
In derivazione ad Y |
| Contenuto del Kit |
Due semigusci , Sacchetto resina biocomponente, Nastro isolante , Guanti , Istruzioni |

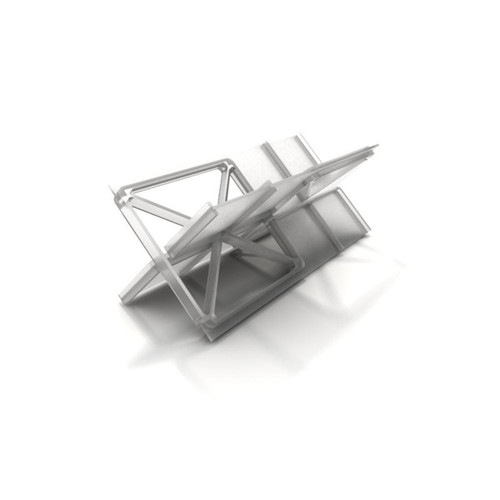

| Tipo connettore |
Separatore quadripolare delle fasi |
| Vantaggi |
Propriet… isolanti - Protezione contro la corrosione - Resistenza meccanica |
| Grado di protezione |
IP X8 |
| Sezione cavo passante unipolare (mm2) |
1,5 - 50 |
| Tempo di stoccaggio (anno) |
3 |
| Sezione cavo derivato unipolare (mm2) |
1,5 - 50 |
| Sezione cavo passante bipolare (mm2) |
1,5 - 10 |
| Sezione cavo derivato bipolare (mm2) |
1,5 - 10 |
| Sezione cavo passante tripolare (mm2) |
1,5 - 10 |
| Sezione cavo derivato tripolare (mm2) |
1,5 - 10 |
| Sezione cavo passante quadripolare (mm2) |
1,5 - 6 |
| Sezione cavo derivato quadripolare (mm2) |
1,5 - 6 |
| Dimensioni esterne (mm) |
140 x 60 x 43 |
| Caratteristiche riempitivo isolante |
Resina bicomponente poliuretanica , Verde , Stato finale solido |
| Tempo di lavorabiltà a 23 øC (min) |
15 |
| Tempo di reticolazione a 23 øC (min) |
25 |
| Diametro del cavo passante (mm) |
7 - 23 |
| Diametro del cavo derivato (mm) |
7 - 23 |
| Temperatura di esercizio (øC) |
-20 / +90 |
| Norme di riferimento |
CEI EN 50393 , CEI EN 60529 , CEI EN 50393 par. 8.6.3 |
| Codice doganale |
85363010 |
| Chiave Ricerca |
Giunto, Giunzione, Muffola, Joint, Empalme, Resina, Submarine, Derivata, Derivazione |
