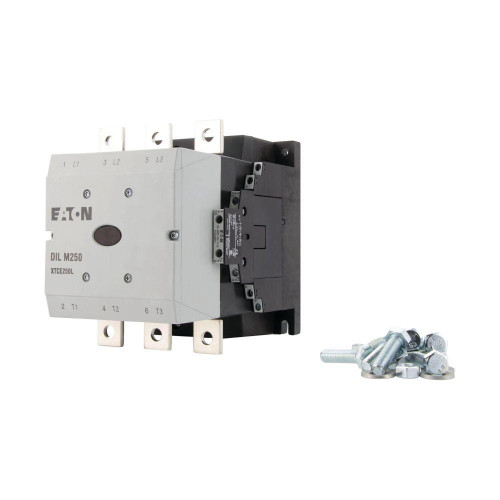

Contattore di potenza, Applicazione: Contattori di potenza per motori, Contattori “comfort”, > 170 A, Categoria d'uso: AC-1: Carichi non induttivi o leggermente induttivi, forni a resistenza, NAC-3: Motori a gabbia: avviamento, disattivazione durante il funzionamento, AC-4: Motori a gabbia: avviamento, collegamento, inversione, Marcia a impulsi, Tecnica di collegamento: Collegamento a vite, Corrente nominale d'impiego AC-3 380 V 400 V: Ie= 250 A, Corrente nominale di esercizio AC-1 Corrente convenzionale termica in aria libera, 3 poli, 50 - 60 Hz Aperto a 40 °C: Ith =Ie= 430 A, allegato: Ith= 300 A, Corrente nominale di esercizio AC-1 Corrente convenzionale termica in aria libera
| larghezza (mm) | 140 |
| altezza (mm) | 189 |
| profondità (mm) | 208 |
| adatto per installazione in serie | NO |
| potenza d’esercizio nominale per AC-3, 400 V (kW) | 132 |
| num. di contatti di chiusura, contatti principali | 3 |
| num. di contatti di apertura, contatti principali | 0 |
| numero di contatti ausiliari, contatti di chiusura | 2 |
| numero di contatti ausiliari, contatti di riposo | 2 |
| corrente d’eserc. nominale Ie per AC-3, 400 V (A) | 250 |
| tens. alimentaz. pilota nominale Us AC 50 Hz (V) | 110 |
| tens. alimentaz. pilota nominale Us AC 60 Hz (V) | 110 |
| tens. alimentaz. pilota nominale Us DC (V) | 110 |
| tipo di collegamento circuito elettrico principale | Collegamento su guida |
| tensione d’esercizio per AC 50 Hz (V) | 110 |
| tensione d’esercizio per AC 60 Hz (V) | 110 |
| tipo di tensione per l’azionamento | AC/DC |
| corrente d’eserc. nominale Ie per AC-4, 400 V (A) | 200 |
| potenza d’eserc. nominale Ie per AC-4, 400 V (kW) | 110 |
| potenza di esercizio nominale NEMA (kW) | 149 |
Istruzioni di montaggio - EAO208201
Declaration DOC CE (Declaration of conformity CE) - EAO208201
Declaration DOC CE (Declaration of conformity CE) - EAO208201
Declaration DOC CE (Declaration of conformity CE) - EAO208201
Declaration DOC CE (Declaration of conformity CE) - EAO208201
| Quantità | |
|---|---|
| Quantità cartone | 1 |
| Famiglia | |
| Famiglia Di Sconto Codice | 1A7 |
| Famiglia Di Sconto Descrizione | CONTATTORI, RELE' TERMICI, RELE' DI SICUREZZA |
| Famiglia Statistica Codice | 1A7 |
| Famiglia Statistica Descrizione | CONTATTORI, RELE' TERMICI, RELE' DI SICUREZZA |
| Codici | |
| Codice produttore | 208201 |
| EAN Code | 4015082082017 |
| Codice Metel | EAO208201 |
| UDM | Pezzo |
| Gestione | |
| Stato Prodotto | GESTITO A MAGAZZINO |
