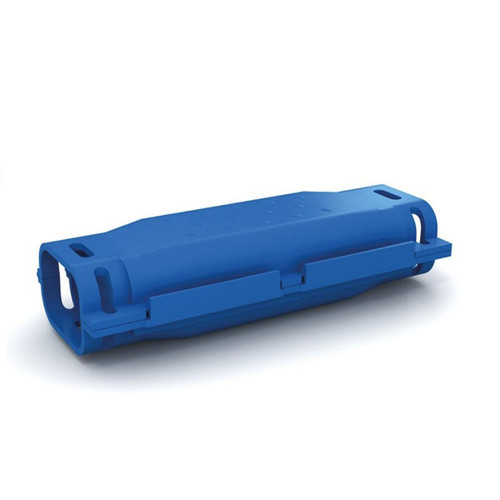

Con i giunti ad isolamento in gel SHARK Serie Classic si realizzano connessioni in linea e in derivazione parallela su cavi di bassa tensione 0,6/1 kV unipolari e multipolari fino a cinque fasi. Le versioni senza morsettiera e senza separatori, grazie al maggiore spazio disponibile all'interno del giunto, sono indicate per la connessione in linea e in derivazione parallela di cavi unipolari, e per la connessione e l'isolamento di schede e componenti elettronici. Le versioni con separatori sono idonee per la connessione in linea e in derivazione parallela di cavi fino a quattro fasi. Le versioni con morsettiera consentono la connessione in linea, con doppio isolamento, di cavi fino a cinque fasi e sono disponibili, a richiesta, con connettori in alluminio stagnato per connessioni rame-rame, alluminio alluminio e rame-alluminio.
| esecuzione |
Gel |
| senza alogeni |
SI |
| adatto per |
Other |
| numero di conduttori |
1 |
| tipo |
Through branch |
| diametro del cavo principale (mm) |
15 |
| diametro del cavo di derivazione (mm) |
15 |
| omologazione per il settore minerario |
NO |
| sez. nominale del conduttore cavo di derivaz. (mm²) |
70 |
| sez. nominale del conduttore cavo principale (mm²) |
70 |
| accessori di collegamento |
Senza |
| tensione di dimensionamento U0/U (Um) |
0.6/1 (1.2) kV |
| Descrizione Prodotto |
Giunto ad isolamento in gel siliconico per connessione in linea di cavi unipolari e multipolari |
| Descrizione Titolo |
Giunto in gel bassa tensione |
| Descrizione Commerciale |
Giunto in gel bassa tensione |
| Applicazioni |
Interrata-Aerea-Cavidotti-Installazione Temporanea-Pubblica illuminazione |
| Tipo connessione |
In linea |
| Contenuto del Kit |
Giunto, Connettore, Chiavino, Fascette, Istruzioni |
| Tipo connettore |
Morsettiera pentapolare isolata e preassemblata |
| Vantaggi |
Pronto all'uso, Riaccessibile, Doppio isolamento, Prodotto ecofriendly, Senza scadenza |
| Grado di protezione |
IPX8 |
| Colore |
Blu |
| Caratteristiche riempitivo isolante |
Completamente trasparente, Riaccessibile, Morbido |
| Comportamento al fuoco |
Autoestinguente-Bassa emissione di fumi e gas tossici |
| Sezione cavo tripolare (mm2) |
6-25 |
| Sezione cavo quadripolare (mm2) |
6-25 |
| Sezione cavo pentapolare (mm2) |
6-25 |
| Sezione cavo unipolare (mm2) |
95-240 |
| Dimensioni esterne (mm) |
240 x 75 x 43 |
| Temperatura di esercizio (øC) |
-20 / +90 |
| Norme di riferimento |
EN 50393, EN 60695-2-11, CEI 20-37/2-1, CEI 20-37/4, CEI EN 60529, CEI EN 50393 par 8.6.3 |
| Conformità |
Conforme alla direttiva 2011/65/EU (RoHS 2) |
| Codice doganale |
85363010 |
| Chiave Ricerca |
Giunto, Muffola, Joint, Empalme, Giunzione |
| Quantità |
| Quantità cartone |
30
|
| Famiglia |
| Famiglia Di Sconto Codice |
1
|
| Famiglia Di Sconto Descrizione |
SCONTO STANDARD
|
| Famiglia Statistica Codice |
GIC1
|
| Famiglia Statistica Descrizione |
SHARK
|
| Codici |
| Codice produttore |
SH1525
|
| EAN Code |
8058774268791
|
| Codice Metel |
ETLSH1525
|
| UDM |
PCE
|
| Gestione |
| Stato Prodotto |
GESTITO A MAGAZZINO
|
