I partitori della serie Z-DP da 100, 125 e 160 A con rispettivamente 10, 11 e 26 vie per ogni fase sono la scelta ideale per realizzare in modo ordinato ed omogeneo il cablaggio di conduttori da 1÷50 mm2 in quadri di comando e di distribuzione. Sono progettati per garantire una tensione nominale di 800 V. Sono protetti da una solida custodia di policarbonato e hanno un pratico aggancio per guida DIN da 35 mm.
Questi partitori con ingresso su due lati sono dotati di morsetti a serraggio indiretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di rame elettrolitico e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
Questi partitori con ingresso su due lati sono dotati di morsetti a serraggio indiretto con fori di ingresso a forma conica per facilitare l’introduzione dei conduttori negli alloggiamenti dei terminali, che sono realizzati con piastrine di rame elettrolitico e protetti mediante processo di stagnatura elettrolitica per assicurare una connessione stabile ed efficace.
Le viti imperdibili in acciaio zincato già allentate consentono di ridurre i tempi di cablaggio.
| tensione di dimensionamento (kV) | 450.00 |
| numero di poli | 1 |
| lunghezza (cm) | 32.50 |
| temperatura d’esercizio (°C) | -10.00 |
| numero di punti di fissaggio per ogni polo | 1 |
| classe di infiammabilità del materiale isolante secondo UL 94 | V0 |
| larghezza/dimensione modulare (mm) | 15.60 |
| piastra di chiusura necessaria | NO |
| esecuzione collegamento elettrico 1 | Screw connection |
| trasparente | SI |
| sezione conduttore collegabile unifilare (mm²) | 1.00 |
| sez. conduttore collegabile a filo sottile senza bussola d'estremità (mm²) | 1.00 |
| sezione conduttore collegabile multifilare (mm²) | 1.00 |
| materiale del corpo isolante | Thermoplastic |
| esecuzione antideflagrante 'Ex e' | NO |
| Quantità | |
|---|---|
| Quantità cartone | 80 |
| Famiglia | |
| Famiglia Di Sconto Codice | CONNETTORI |
| Famiglia Di Sconto Descrizione | CONNETTORI ( CAPICORDA - GIUNTI - MORSETTI/MORSETTIERE - TUBETTI ) |
| Famiglia Statistica Codice | 3611 |
| Famiglia Statistica Descrizione | MORSETTIERE SERIE ZMINI |
| Codici | |

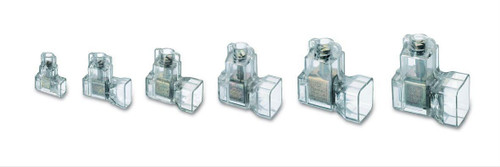

| Codice produttore | Z10-1 |
| EAN Code | 8016692064819 |
| Codice Metel | CEMZ10-1 |
| UDM | PCE |
| Gestione | |
| Stato Prodotto | GESTITO A MAGAZZINO |
