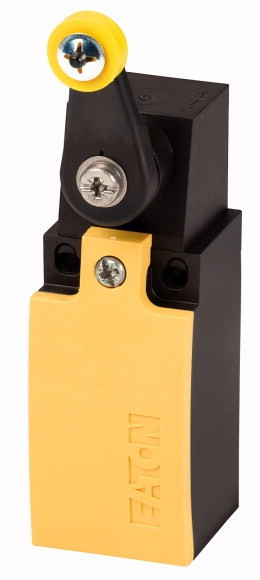

Interruttore di posizione di sicurezza, Funzione di base: Interruttori di posizione, Finecorsa di sicurezza, Riferimento gruppo parti: LS(M)-…, Gamma di prodotti: Leva rotante, Grado di protezione: IP66, IP67, Caratteristiche: Unità completa, Temperatura ambiente: -25 - +70 °C, Design: EN 50047 forma A, Contatto a scatto: Sì, Contatti N/A = normalmente aperti: 1 NA, Contatti N/C = normalmente chiusi: 1 NC, note: = funzione di sicurezza, tramite apertura positiva secondo IEC/EN 60947‐5‐1, apertura positiva (ZW): sì, colore protezioni delle custodie: giallo, Costruzione: Metallo, Tipo di collegamento: a molla, Cage-Clamp è un marchio registrato di Wago Kontakttechnik, 32432 Minden, Germania.
| numero di contatti ausiliari di sicurezza | 0 |
| esecuzione dell’elemento di azionamento | Leva pivotante |
| esecuzione dell’interfaccia | Senza |
| uscita elettronica | NO |
| corrente d’eserc. nominale Ie per AC-15, 125 V (A) | 6 |
| corrente d’eserc. nominale Ie per AC-15, 24 V (A) | 6 |
| corrente d’eserc. nominale Ie per DC-13, 125 V (A) | 0.8 |
| corrente d’eserc. nominale Ie per DC-13, 24 V (A) | 3 |
| larghezza del sensore (mm) | 31 |
| diametro del sensore (mm) | 0 |
| altezza del sensore (mm) | 61 |
| lunghezza del sensore (mm) | 33.5 |
| funzione di commutazione con bloccaggio a scatto | NO |
| temperatura ambiente durante il funzionamento (°C) | -25 |
| numero di contatti di riposo | 1 |
| numero di contatti di chiusura | 1 |
| numero di contatti invertitori | 0 |
| funzione di commutazione | Organo di comando a scatto rapido |
| corrente d’eserc. nominale Ie per AC-15, 230 V (A) | 6 |
| corrente d’eserc. nominale Ie per DC-13, 230 V (A) | 0.3 |
| materiale della scatola | Metallo |
| adatto per funzioni di sicurezza | SI |
| rivestimento scatola | Altro |
| con indicatore di stato | NO |
| esecuz. dell’interfaccia per comunicazione sicura | Senza |
| esecuzione del collegamento elettrico | Inserimento cavo metrico |
| categoria di protezione antideflagrante per gas | Senza |
| categoria di protez. antideflagrante per polvere | Senza |
| forma della scatola | Blocco |
| grado di protezione (IP) | IP66/IP67 |
| apertura forzata | SI |
| allineamento dell’elemento di azionamento | Punteria a rullo trasversale |
| tipo di protezione (NEMA) | Altro |
| esecuzione dell’elemento di azionamento | Schwenkhebel-Rotary lever-Leva pivotante-Schwenkhebel-Rotary lever-Leva pivotante-Schwenkhebel-Rotary lever-Leva pivotante |
| rivestimento scatola | sonstige-Other-Altro-sonstige-Other-Altro-sonstige-Other-Altro |
| con indicatore di stato | false-false-false |
| corrente d’eserc. nominale Ie per AC-15, 24 V (A) | 6-6-6 |
| adatto per funzioni di sicurezza | true-true-true |
| tipo di protezione (NEMA) | sonstige-Other-Altro-sonstige-Other-Altro-sonstige-Other-Altro |
| corrente d’eserc. nominale Ie per AC-15, 230 V (A) | 6-6-6 |
| larghezza del sensore (mm) | 31-31-31 |
| corrente d’eserc. nominale Ie per DC-13, 24 V (A) | 3-3-3 |
| esecuzione dell’interfaccia | ohne-None-Senza-ohne-None-Senza-ohne-None-Senza |
| lunghezza del sensore (mm) | 33.5-33.5-33.5 |
| allineamento dell’elemento di azionamento | Rollenstößel quer-Roller cam crossed-Punteria a rullo trasversale-Rollenstößel quer-Roller cam crossed-Punteria a rullo trasversale-Rollenstößel quer-Roller cam crossed-Punteria a rullo trasversale |
| forma della scatola | Quader-Cuboid-Blocco-Quader-Cuboid-Blocco-Quader-Cuboid-Blocco |
| altezza del sensore (mm) | 61-61-61 |
| funzione di commutazione | Sprungschaltglied-Quick-break switch-Organo di comando a scatto rapido-Sprungschaltglied-Quick-break switch-Organo di comando a scatto rapido-Sprungschaltglied-Quick-break switch-Organo di comando a scatto rapido |
| funzione di commutazione con bloccaggio a scatto | false-false-false |
| corrente d’eserc. nominale Ie per DC-13, 125 V (A) | 0.8-0.8-0.8 |
| esecuz. dell’interfaccia per comunicazione sicura | ohne-None-Senza-ohne-None-Senza-ohne-None-Senza |
| diametro del sensore (mm) | 0-0-0 |
| numero di contatti ausiliari di sicurezza | 0-0-0 |
Istruzioni di montaggio - EAO266152
Declaration DOC CE (Declaration of conformity CE) - EAO266152
Declaration DOC CE (Declaration of conformity CE) - EAO266152
Declaration DOC CE (Declaration of conformity CE) - EAO266152
Declaration DOC CE (Declaration of conformity CE) - EAO266152
| Quantità | |
|---|---|
| Quantità cartone | 2 |
| Famiglia | |
| Famiglia Di Sconto Codice | 1A2 |
| Famiglia Di Sconto Descrizione | FINECORSA E SENSORI AT, LS |
| Famiglia Statistica Codice | 1A2 |
| Famiglia Statistica Descrizione | FINECORSA E SENSORI AT, LS |
| Codici | |
| Codice produttore | 266152 |
| EAN Code | 4015082661526 |
| Codice Metel | EAO266152 |
| UDM | Pezzo |
| Gestione | |
| Stato Prodotto | GESTITO A MAGAZZINO |
